氣體渦輪流量計

首頁 >> 產品展示 >> 渦輪流量計

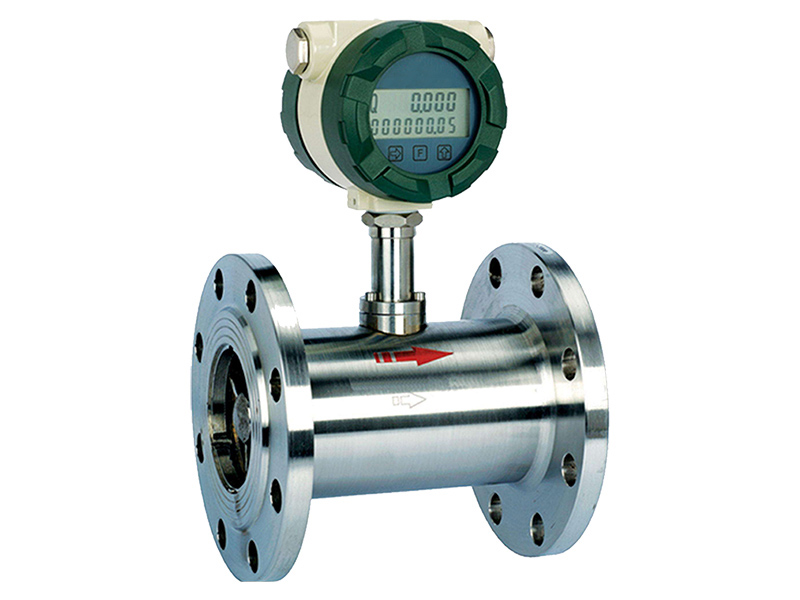

渦輪流量計

產品概述:

渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。


產品特點:
1.高精度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R
2.重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的精確度, 在貿易結算中是優先選用的流量計;
3.輸出脈沖頻率信號,適用總量計量及與計算機連接,無零點漂移,抗干擾能力強;
4.可獲得很高的頻率信號(3~4kHz),信號分辨力強;
5.范圍度款,中大口徑可達1:20,小口徑為1:10;
6.適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
7.專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
8.可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。


技術參數:

執行標準

 渦輪流量傳感器(JB/T9246-1999)

儀表口徑及連接方式

 4、6、10、15、20、25、32、40、50、65、80采用螺紋連接

精度等級

 ±1%R、±0.5%R、±0.2%R(需特制)

量程比

 1:10;1:15;1:20

傳感器材質

 304不銹鋼、316(L)不銹鋼等

使用條件

 介質溫度:-20℃~+120℃  環境溫度:-20℃~+60℃
 相對濕度:5%~90%       大氣壓力:86Kpa~106Kpa

信號輸出功能

 脈沖信號、4~20mA信號

通訊輸出功能

 RS485通訊、HART協議等

工作電源

  •  外電源:+24VDC±15%,紋波≤±5%,適用于4-20mA輸出、脈沖輸出、RS485等

  •  內電源:1組3.0V10AH鋰電池,電池電壓在2.0V~3.0V時均可正常工作。

信號線接口

 基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20*1.5

防爆等級

 ExiaIICT4或ExdIIBT6

防護等級

 IP65或更高(可訂制)

測量范圍及工作壓力

儀表口徑

(mm)

正常流量范圍

(m3;/h)

擴展流量范圍

(m3;/h)

默認安裝方式及耐壓等級

可選安裝方式及默認耐壓等級

  特制耐壓等級

(MPa)

DN4

0.04~0.25

0.04~0.4

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25

DN6

0.1~0.6

0.06~0.6

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25

DN10

0.2~1.2

0.15~1.5

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25

DN15

0.6~6

0.4~8

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN20

0.8~8

0.45~9

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN25

1~10

0.5~10

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN32

1.5~15

0.8~15

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN40

2~20

1~20

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN50

4~40

2~40

法蘭安裝、2.5Mpa

螺紋連接、6.3MPa

4.0、6.3、12、16、25

DN65

7~70

4~70

法蘭安裝、1.6Mpa

螺紋連接、6.3MPa

4.0、6.3、12、16、25

DN80

10~100

5~100

法蘭安裝、1.6Mpa

螺紋連接、6.3MPa

4.0、6.3、12、16、25

DN100

20~200

10~200

法蘭安裝、1.6Mpa



4.0、6.3、12、16、25

DN125

25~250

13~250

法蘭安裝、1.6Mpa



2.5、4.0、6.3、12、16

DN150

30~300

15~300

法蘭安裝、1.6Mpa



2.5、4.0、6.3、12、16

DN200

80~800

40~800

法蘭安裝、1.6Mpa



2.5、4.0、6.3、12、16

產品分類

產品圖片
儀表型號LWGY-N2LWGY-ALWGY-E
信號輸出脈沖4-20mA4-20mA/脈沖
供電電源+24VDC±15%+24VDC±15%24VDC±15%24VDC±15%24VDC±15%
精度等級1.0~0.5級1.0~0.5級  1.0~0.5級
測量范圍標準量程標準量程  標準量程或擴展量程
顯示器
通訊接口可選RS485
通訊協議Moubus HART
儀表材質不銹鋼不銹鋼不銹鋼
防爆等級ExdIIBT6或ExiaIICT4ExdIIBT6或ExiaIICT4
防護等級IP60IP65IP65
整機功耗< 1W< 1W< 1W
儀表通經DN4~DN250DN4~DN250DN4~DN250
介質溫度-20℃~120℃-20℃~120℃-20℃~120℃
環境溫度-30℃~60℃-30℃~60℃-30℃~60℃
