產品概述:

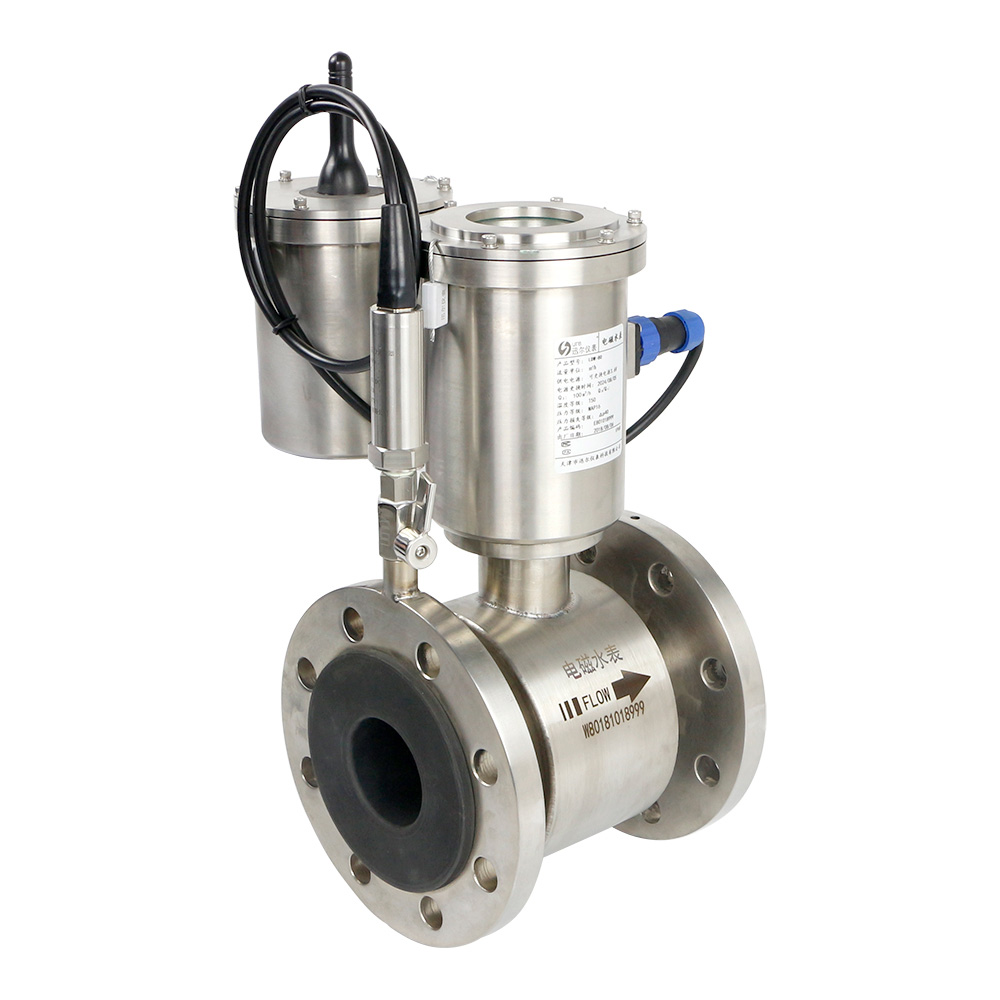

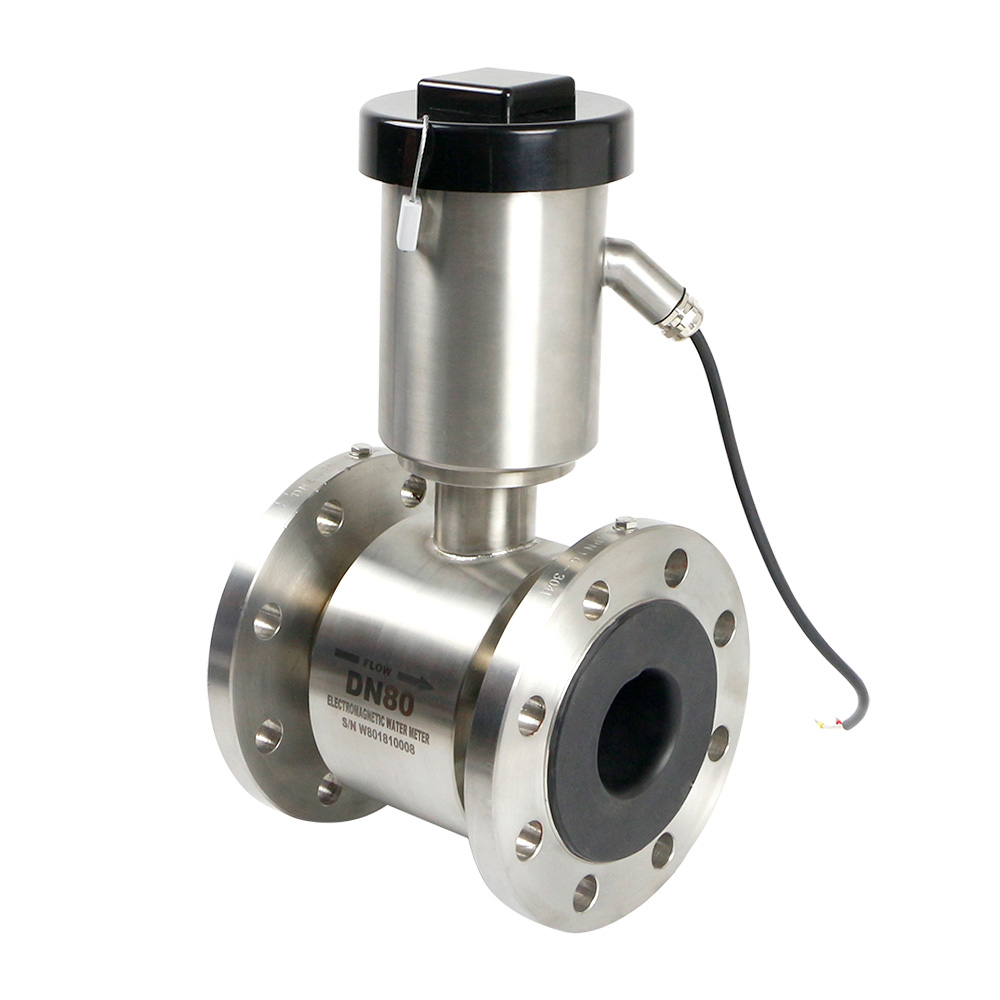

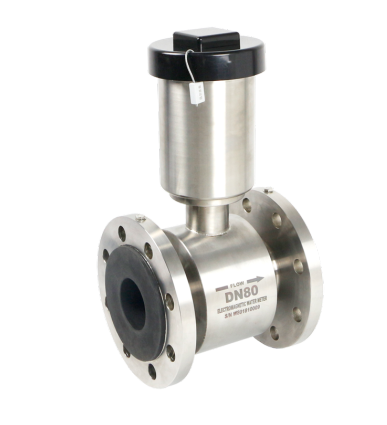

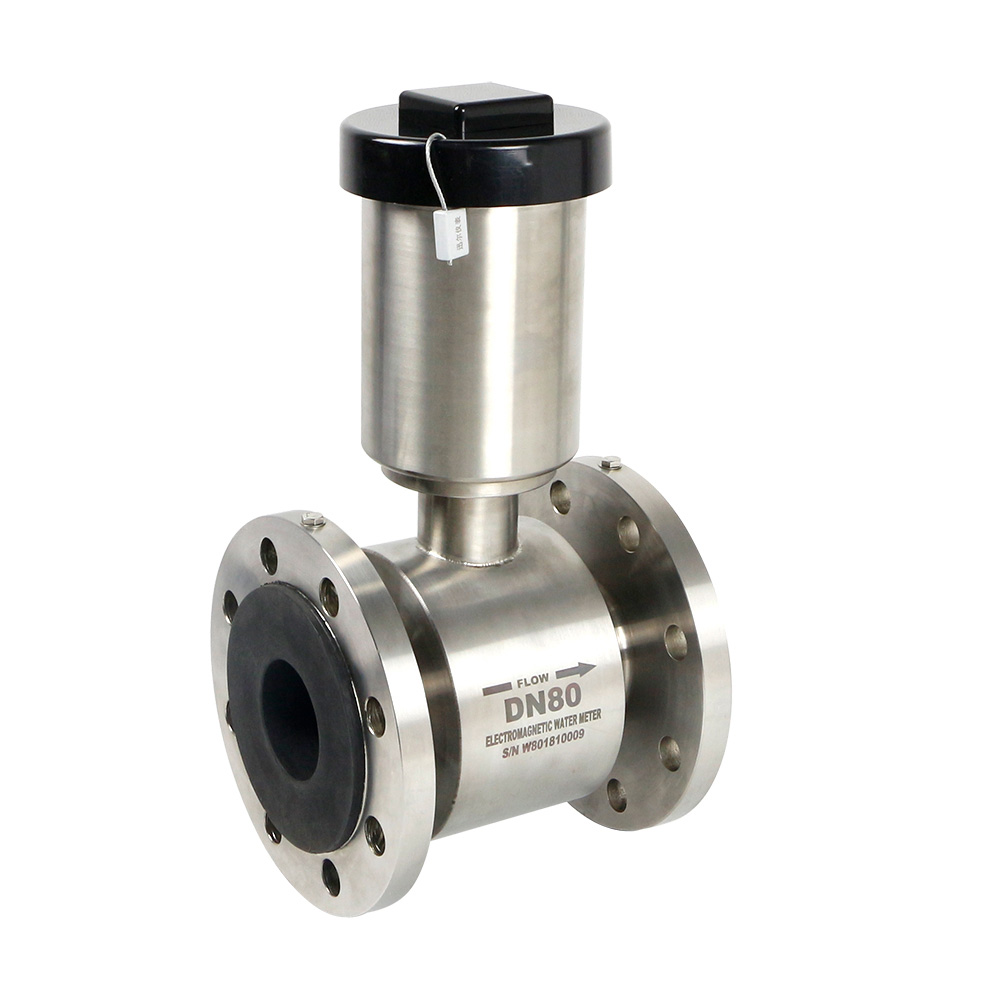

LDW電磁水表是一款電池供電的電磁感應水表。在不用犧牲精度和性能的情況下,電池供電的LDW電磁水表可以安裝到任何地方,而不需要主電源,它是特地為例如取水,管網分配、計量收費和灌溉等單獨的水應用而設計的,它具有智能信息和高測量性能,易于安裝又節省用戶投資,給用戶帶來一種全新的用表體驗。配備獨立電池供電的GPRS發訊單元,可以將測量結果發訊至“集中器”等。應用領域:二級供水管網、大用水戶、分區計量、管網漏耗監控等水量的監控計量。
產品特點:
1.本儀表安裝簡單 - 可將本儀表埋入地下或安裝在井中。
? ? IP 68 (NEMA 6P) 的設計不受儀表在管道任何安裝位置的 影響,并且不需要配用過濾器。
2.壓力損失低 - 直通的測量管確保壓力損失最小,即使在最高流速時也一樣。?
? ?可以降低整個網絡系統的壓力,這有助 于防止泵站壓力過高,導致管道破裂和泄漏。
3.零維護 - 采用無運動部件設計,并且電池壽命可達6年。
4.雙向測量 - 僅使用一臺儀表即可實現雙向流量測量。
5.智能型儀表 - 僅使用一臺儀表即可實現泄漏檢測、數據記錄器功能和錯誤自檢。
供電電源 | 水表與發訊單元分別采回獨立電池供電 |
通訊輸出 | 無 |
信號發訊 | GPRS |
水表采樣周期 | 使用壽命(月) | 使用壽命(年) |
1秒 | 35 | 2.9 |
2秒 | 50 | 4.11 |
3秒 | 57 | 4.77 |
4秒 | 62 | 5.19 |
5秒 | 66 | 5.5 |
6秒 | 69 | 5.75 |
7秒 | 71 | 5.95 |
8秒 | 73 | 6.1 |
GPRS發送周期 | 使用壽命(月) | 使用壽命(年) |
15分鐘 | 6 | 0.5 |
30分鐘 | 12 | 1 |
1小時 | 24 | 2 |
2小時 | 48 | 4 |
3小時 | 72 | 6 |
產品名稱 | 電磁水表 | 超聲波水表 | 機械水表 | 說明 |
始動流量 | 低 | 低 | 高 | "高";代表小流量無法計量 |
測量范圍 | 寬 | 寬 | 窄 | "窄"代表小流量計量不準 |
長期測量精度 | 穩定 | 換能器疲勞 | 磨損 | "換能器疲勞""磨損"代表長期運行容易出現負偏差 |
長期可靠性 | 高 | 較高 | 較低 | "較低"代表容易出現故障 |
氣泡對測量精度影響 | 較小 | 較大 | 較小 | "較大"代表影響計量精度 |
直管段要求 | 極低 | 較高 | 較高 | "較高"代表當直管段不夠時影響測量精度 |
遠傳數據 | 準確 | 準確 | 可能誤讀 | "誤讀"代表讀取的數據可能與實際不符 |
功耗 | 較高 | 較低 | 基本不需要供電 | "較低"代表鋰電池壽命相對較長 |
可靠性 | 高 | 較高 | 較低 | "較低"代表容易出現故障 |
價格 | 高 | 較高 | 較低 |
傳感器 | |||
型號 | LDW型號電磁水表 | ||
連接方式 | 法蘭式(GB/T9119-2010) | ||
測量參數 | 瞬時流量、累積流量、壓力(選配) | ||
口徑 | DN50-DN300 | ||
壓力等級(MPa) | 1.0MPa至4.0MPa(按口徑分) | ||
襯里材料 | 橡膠 | ||
電導率 | ≥20μs/cm | ||
電極 | 不銹鋼316L | ||
防護等級 | IP68 | ||
溫度 | 介質溫度:0℃~+70℃ | ||
環境溫度:-25℃~+70℃ | |||
存儲溫度:-40℃~+70℃ | |||
外殼材料 | 不銹鋼 | ||
轉換器 | |||
防護等級 | IP68 | ||
測量范圍 | 0m/s至±15m/s連續可測 | ||
測量精度 | 2級或1級,執行標準GB/T778-2007 | ||
供電方式 | 內置3.6V鋰電池 | ||
內置鋰電池壽命 | 通訊電池:1.5年~6年(實驗室內測試結果,會因環境和溫度變化,受通信方式和頻率影響) | ||
勵磁頻率 | 鎖定狀態:6.25HZ;測試狀態:1/15HZ | ||
正/反向流量測量 | 正流量時流向與流向標的方向一致,負流量時流向與將流向標的方向相反 | ||
顯示方式 | 多種顯示方式,9種組合,顯示瞬時流量,正,負累計流量,凈流量等 | ||
? ? ? ? ? ? ?顯示和控制 | 數據可通過四個光電按鍵輸入,十位顯示累計流量(精確到小數點三位),五位顯示瞬時流量(精確到小 | ||
數點二位),可自動調節精度,可顯示儀表診斷及報警狀態,用戶密碼控制,菜單式設置參數 | |||
輸出方式 | GPRS通訊,RS485 | ||
報警功能 | 報警狀態顯示,傳感器故障,轉換器故障,電池欠壓,空管,測量狀態報警,輸出報警等 | ||
壓力傳感器 | |||
壓力范圍 | 0MPa-1.0MPa | ||
供電電源 | 3.6V鋰電池 | ||
環境溫度 | -25℃-85℃ | ||
響應時間 | 2ms | ||
精度 | 線性,遲滯及重復性之和<+/-0.3%fs | ||
外殼 | 不銹鋼 | ||
特別說明 | 應避免引壓管內水結冰損壞壓力傳感器,北方地區要把壓力傳感器安裝管道上,并做好保溫措施 | ||
連接螺紋尺寸 | 1/2或4分 |
